點焊作為現代制造業中應用最廣泛的連接方法之一，盡管其基本原理已有百年歷史，但一直在不斷發展。如今，它已不再是僅僅通過時間和電流控制的簡單工藝，而是發展成為一個集電氣工程、材料科學、自動化、數字控制、人工智能和數據分析于一體的復雜系統。

這一進步的驅動力來自現代工業對更輕、更強、更安全、更節能和更可持續產品的需求，同時還要求降低成本、提高生產率和達到高質量標準。本文深入探討點焊技術的最新進展和未來趨勢，考察其工作原理、歷史演變、當前挑戰和前瞻性發展。

點焊的基本工作原理

點焊屬于電阻焊接工藝家族。其核心思想很簡單：當電流通過具有電阻的材料時，就會產生熱量。

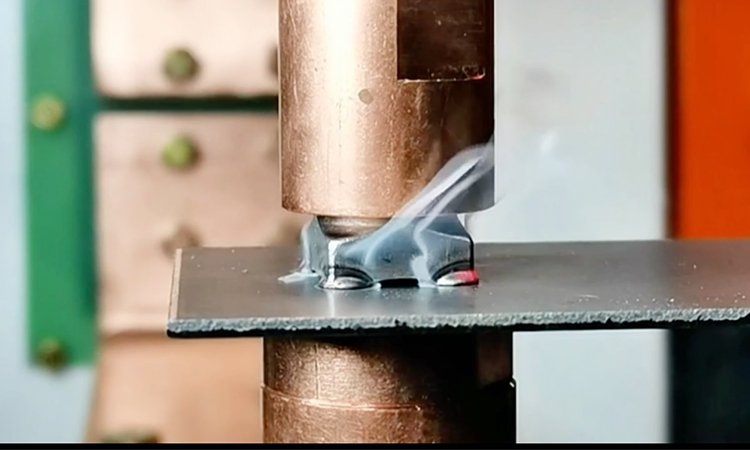

基本焊接流程

點焊的典型步驟為：

1. 將兩塊金屬板疊放在一起

2. 銅電極將板材緊緊夾緊

3. 大電流通過電極和板材

4. 板材接觸區域產生熱量

5. 金屬局部熔化并形成焊核

6. 電流停止，保持壓力，熔融金屬凝固

7. 焊接完成，無需填充材料、保護氣體或明火

熱生成與焊核形成

點焊過程中產生的熱量由以下公式決定：

熱量 = 電流 ² × 電阻 × 時間

這意味著：

• 電流的微小變化會對熱量產生巨大影響

• 界面處的電阻至關重要

• 焊接時間必須精確控制

板材之間形成的熔融區域稱為焊核，其大小直接影響焊接強度。

關鍵工藝參數

點焊質量取決于幾個關鍵參數：

• 焊接電流

• 焊接時間

• 電極壓力

• 電極形狀與材料

• 板材厚度與材料

• 表面狀態（涂層、氧化物、污染物）

現代點焊技術專注于對這些參數的精確控制和實時調整。

點焊在工業制造中的重要性

點焊之所以至關重要，是因為它具備以下優勢：

• 生產速度快

• 質量一致性好

• 易于自動化

• 材料浪費少

• 機械連接強度高

汽車制造

汽車車身大量依賴點焊。單輛汽車可能包含 3,000 至 6,000 個點焊。這些焊點必須堅固、一致且可靠，因為它們直接影響車輛安全性。

電氣與電池制造

點焊用于連接電池極耳和薄金屬部件。精度至關重要，尤其是在鋰離子電池生產中。

家電與消費品

家電中的金屬外殼、框架和支架依靠點焊確保結構完整性和長使用壽命。

點焊技術的最新發展

從交流到中頻直流 (MFDC) 的轉變

最重要的技術發展之一是從傳統交流電阻焊向 中頻直流 (MFDC)焊接系統的轉變。

交流點焊的局限性

傳統交流系統：

• 產生波動電流

• 控制精度較低

• 電極磨損更嚴重

• 能耗更高

在焊接先進材料時，這些局限性變得尤為關鍵。

中頻直流 (MFDC) 點焊的優勢

中頻直流 (MFDC) 系統使用工作在中頻（通常約 1,000Hz）的逆變器將交流電轉換為直流電。

優勢包括：

• 穩定平滑的電流輸出

• 精確的熱量控制

• 減少電極損耗

• 降低能耗

• 更好的焊接一致性

中頻直流 (MFDC) 技術目前廣泛應用于汽車和電動汽車制造。

先進焊接控制器與數字控制

現代點焊機使用數字控制器而非簡單的計時器。

這些控制器能夠：

• 精確控制電流、時間和壓力

• 存儲多個焊接程序

• 針對不同材料自動調整參數

• 提供實時反饋

數字控制顯著提高了可重復性并減少了人為錯誤。

智能傳感器與實時過程監控

傳感器已將點焊從 "盲" 工藝轉變為數據驅動的工藝。

常用傳感器包括：

• 電流傳感器

• 電壓傳感器

• 壓力傳感器

• 位移傳感器

• 溫度傳感器

這些傳感器使系統能夠：

• 檢測接觸不良或錯位

• 監控焊核形成

• 識別電極磨損

• 確保質量一致性

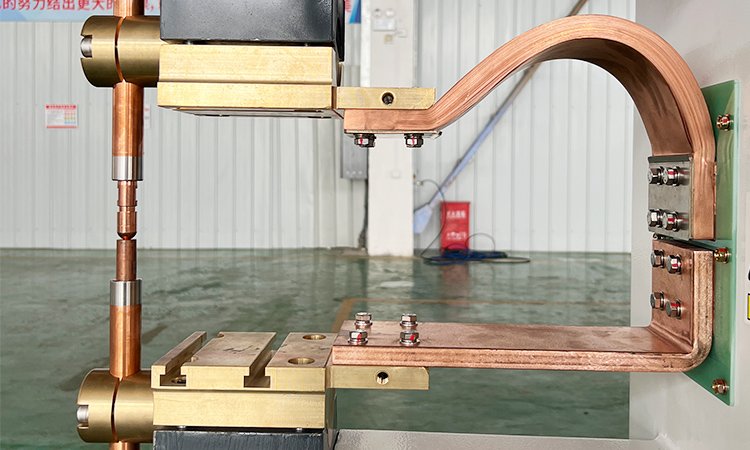

電極技術改進

電極是點焊中的關鍵組件。

近期的改進包括：

• 先進銅合金

• 涂層電極

• 優化的電極形狀

這些發展：

• 延長電極壽命

• 改善熱傳遞

• 減少粘連和污染

更長的電極壽命減少了停機時間和維護成本。

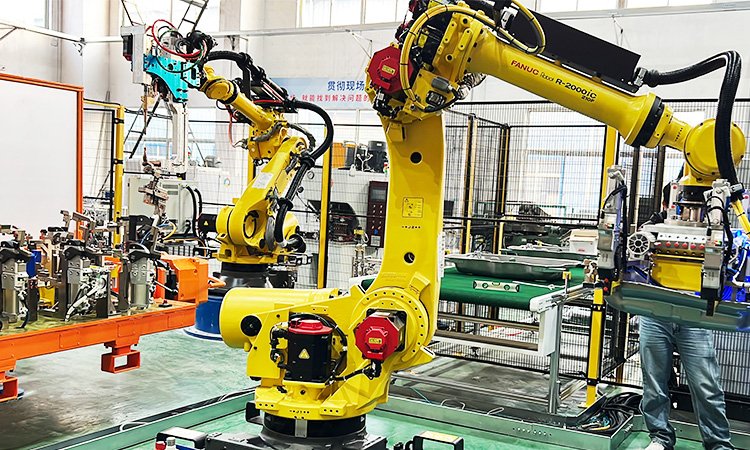

點焊中的工業機器人

機器人徹底改變了點焊，特別是在大批量生產中。

機器人點焊系統提供：

• 極高的精度

• 一致的焊接質量

• 高速度和生產率

• 改善工人安全

機器人每小時可執行數百次焊接而不會疲勞。

機器人柔性制造

現代機器人能夠：

• 適應不同的產品設計

• 自動更換焊接工具

• 在復雜的三維路徑中工作

這種靈活性對于設計變更頻繁的現代生產線至關重要。

協作機器人 (Cobots)

協作機器人 (Cobots)設計用于在人類附近安全工作。

優勢：

• 編程簡單

• 成本較低

• 占地面積小

• 靈活性高

協作機器人對中小企業特別有用。

人工智能與數據驅動焊接

基于 AI 的質量預測

人工智能系統分析傳感器數據以預測焊接質量。

AI 能夠：

• 識別薄弱焊點

• 及早發現缺陷

• 減少破壞性測試

這帶來了更高的可靠性和更低的檢測成本。

用于參數優化的機器學習

機器學習模型從過往焊接中學習并自動調整參數。

這實現了：

• 焊接參數自適應優化

• 材料變化補償

• 持續工藝改進

視覺系統與圖像處理

相機和視覺系統有助于：

• 定位焊接位置

• 檢測錯位

• 檢查焊接表面

基于視覺的系統提高了準確性并減少了人工檢查工作量。

先進材料與點焊挑戰

高強度鋼 (AHSS)

高強度鋼 (AHSS)強度更高、重量更輕，但焊接難度更大。

挑戰包括：

• 焊接窗口窄

• 開裂風險

• 電極磨損更嚴重

先進的控制系統有助于克服這些挑戰。

鋁與輕質合金

鋁具有：

• 高導電性

• 低熔點

• 強氧化層

現代點焊采用：

• 更高電流

• 精確控制

• 專用電極

異種材料焊接

未來汽車、LED 顯示器等帶有其他金屬部件的產品通常采用鋼、鋁和其他材料的組合。

目前正在開發混合焊接方法和自適應控制來解決這一問題。

互聯焊接系統

點焊機現在連接到：

• 工廠網絡

• 云平臺

• 制造執行系統 (MES)

這實現了集中監控和控制。

點焊中的數字孿生

數字孿生是真實焊接系統的虛擬表示。

用途包括：

• 工藝仿真

• 參數優化

• 故障預測

數字孿生減少了開發時間并提高了效率。

預測性維護

維護基于數據而非固定時間表。

預測性維護：

• 減少停機時間

• 預防突發故障

• 延長設備壽命

替代與混合點焊技術

激光點焊

激光點焊提供：

• 高精度

• 低熱輸入

• 最小變形

它是電子和電池制造的理想選擇。

超聲波點焊

超聲波焊接使用振動而非熱量。

優勢：

• 無熔化

• 材料損傷最小

• 適用于導電材料

混合焊接技術

混合方法將電阻焊與激光或其他能源相結合，以提高連接質量。

能效與可持續性

節能降耗

現代系統采用：

• 更短的焊接周期

• 高效功率轉換

• 智能能源管理

這降低了能耗和成本。

環境影響

點焊支持可持續制造，因為：

• 無需填充材料

• 產生的廢物最少

• 使用可回收材料

挑戰與局限

盡管取得了進步，挑戰仍然存在：

• 投資成本高

• 需要熟練勞動力

• 系統集成復雜

• 材料變異性

應對這些挑戰需要教育、培訓和持續創新。

點焊技術的未來趨勢

自主焊接系統

未來系統將：

• 自優化參數

• 自動診斷故障

• 最少需要人工監督

更深度的 AI 集成

AI 將成為以下方面的核心：

• 質量保證

• 過程控制

• 制造智能

更強的材料適應性

未來點焊將處理：

• 多材料結構

• 先進復合材料

• 新型輕質合金

以人為本的自動化

技術將取代人類，而是：

• 支持熟練工人

• 提高安全性

• 減少體力勞動

結論

在電力電子、傳感器、機器人、人工智能和數字互聯技術進步的推動下，點焊已從簡單工藝發展成為智能集成系統。隨著行業對更輕、更高質量和更可持續生產的需求，點焊將通過變得更智能、更自動化并深度融入數字制造而繼續發揮重要作用 —— 它不僅是一種傳統方法，更是未來工業生產的關鍵使能技術。
